Nota Técnica #49
Julho 2020

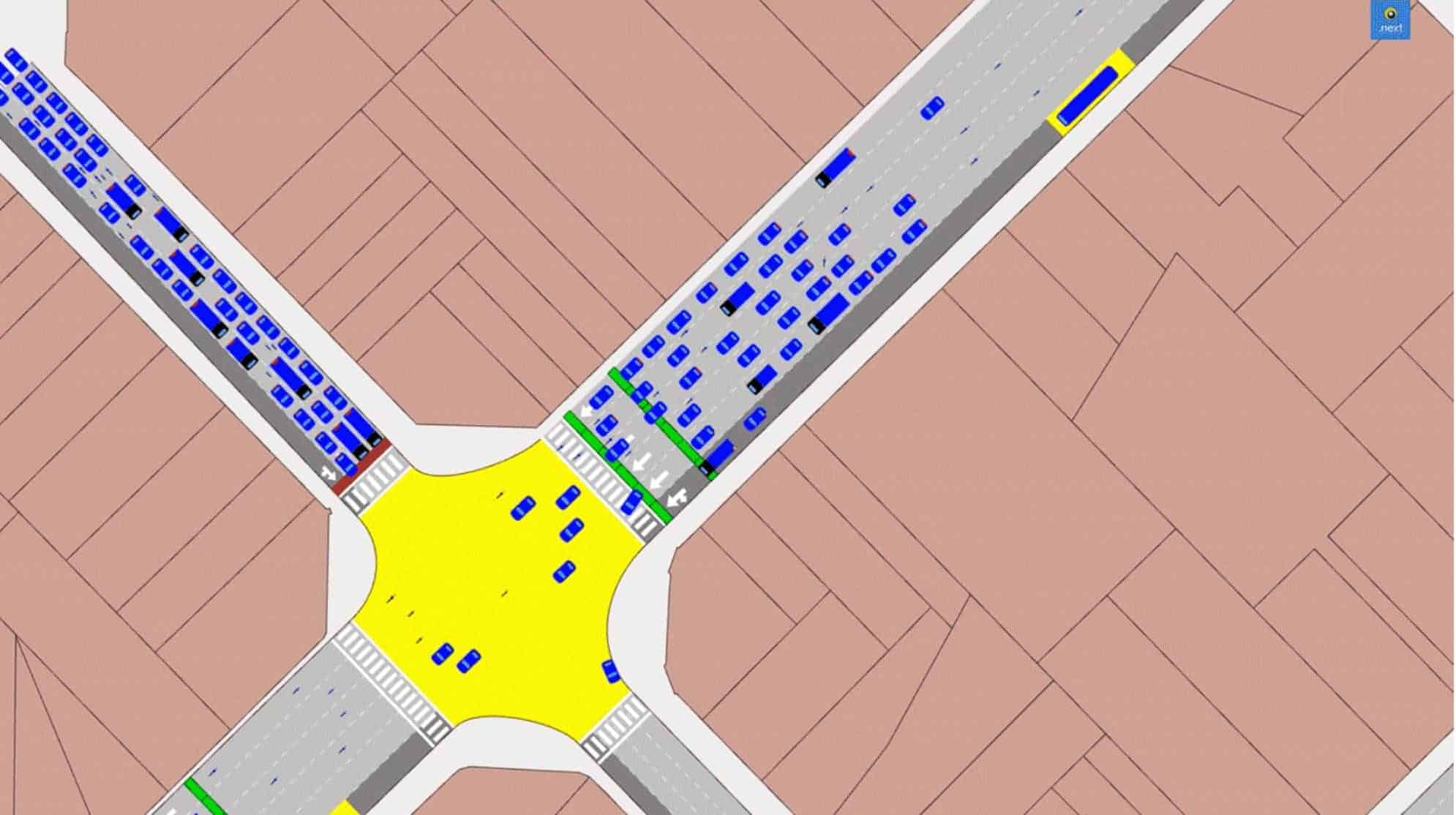

No Aimsun Next você pode agora adicionar ao seu modelo veículos não baseados em faixas, tais como bicicletas. Nesta nota técnica, exploraremos como criar ciclistas em seu modelo e analisaremos alguns cenários possíveis.

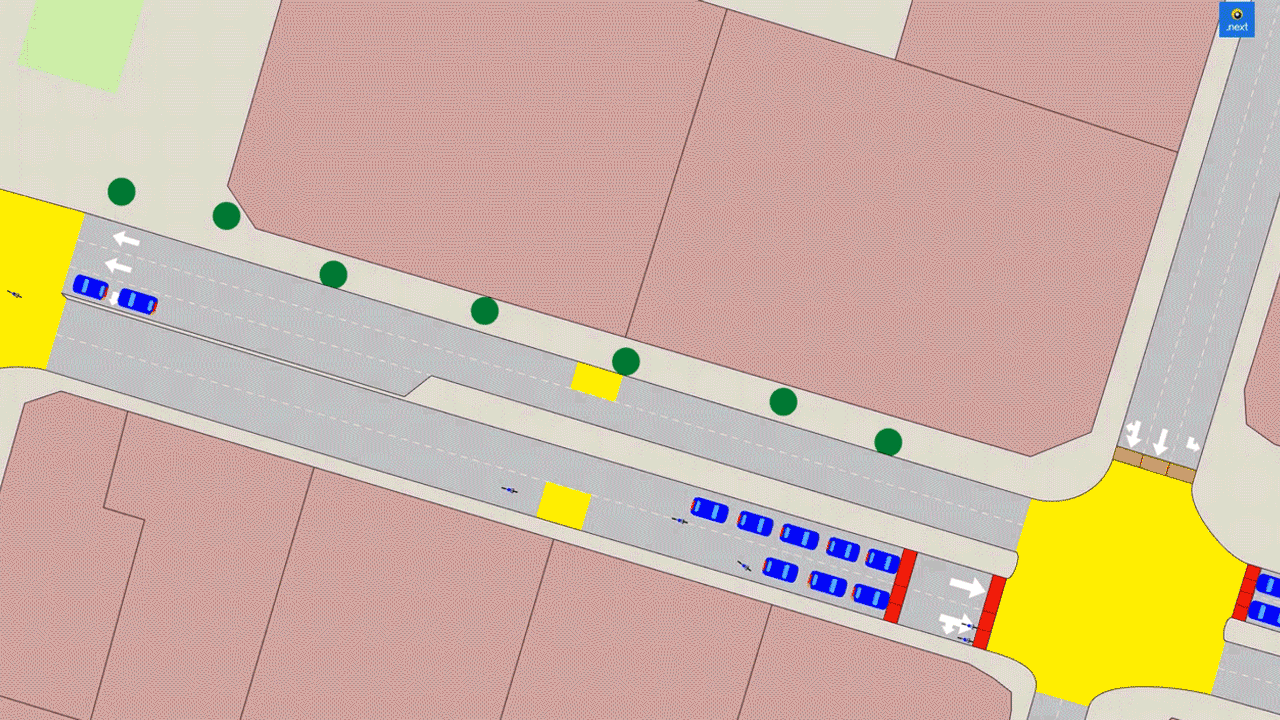

Antes do último lançamento, a única maneira de representar as bicicletas era criar um novo tipo de veículo que fosse do tamanho de uma bicicleta. Entretanto, estes veículos não exibiam “comportamento de ciclista” específico, mas se comportavam como um carro, ou seja, estavam restritos a sua faixa, de modo que não víamos o efeito de ciclistas se amontoando em semáforos ou sendo ultrapassados em uma única faixa de rolamento. Agora, no novo lançamento do Aimsun Next 20, podemos modelar o “comportamento sem faixa de rolamento” e representar melhor como os ciclistas e motociclistas se comportam.

É importante notar que o modelo de comportamento não baseado em faixas de rolamento para ciclistas é destinado à simulação microscópica em toda a cidade, concentrando-se no impacto dos ciclistas sobre uma área, em vez de representar trajetórias realistas para veículos individuais.


Como permitir um comportamento não baseado em faixas de rolamento

Cada um desses objetos deve ter o modelo habilitado para que possa ser utilizado na simulação:

  • Experiência
  • Seção
  • Tipo de Veículo

Isto significa que você pode limitar o comportamento não baseado em faixas a um subconjunto do tráfego e para uma determinada área do seu modelo.

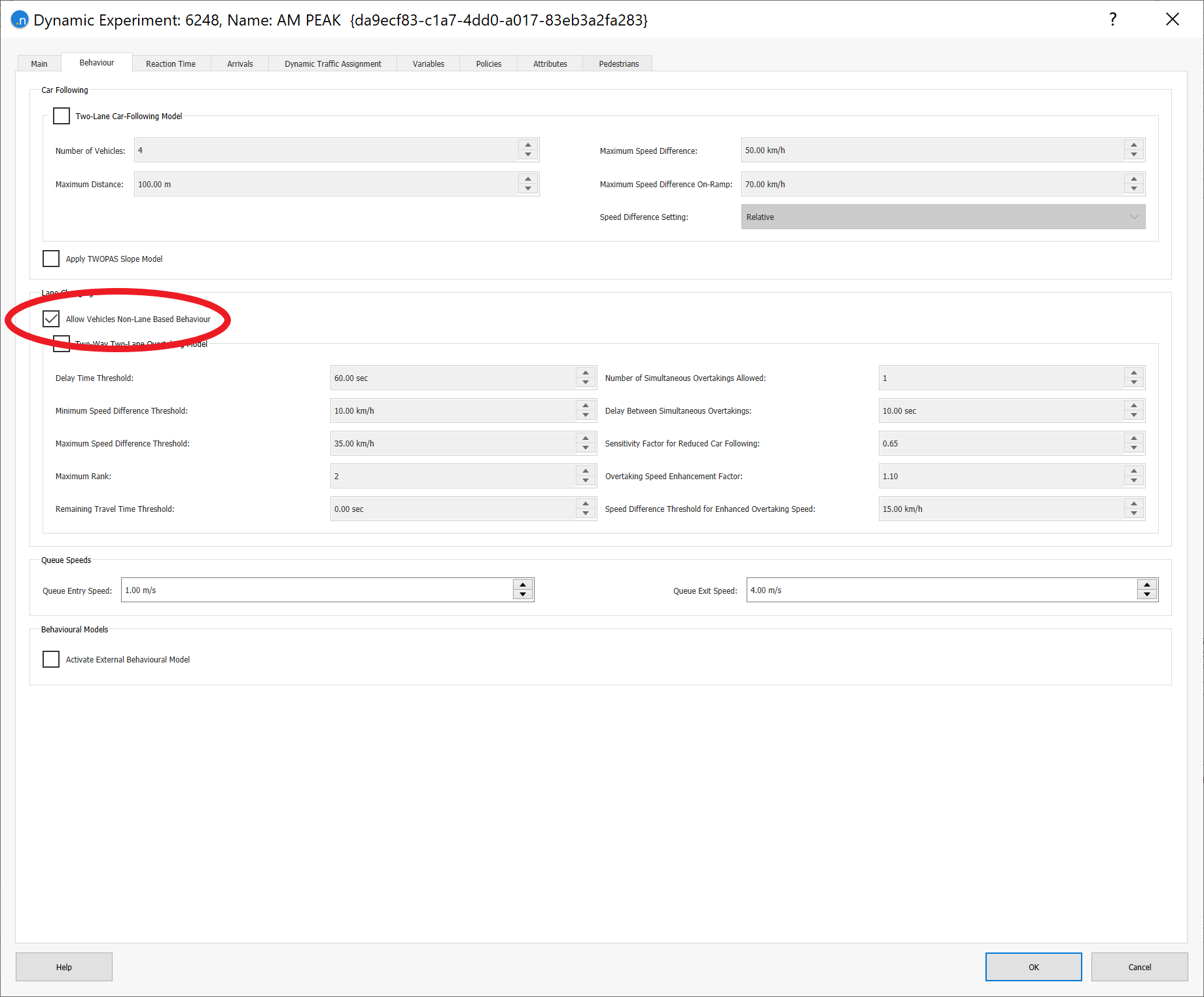

Activation - Experiment
Ativando – Experimento

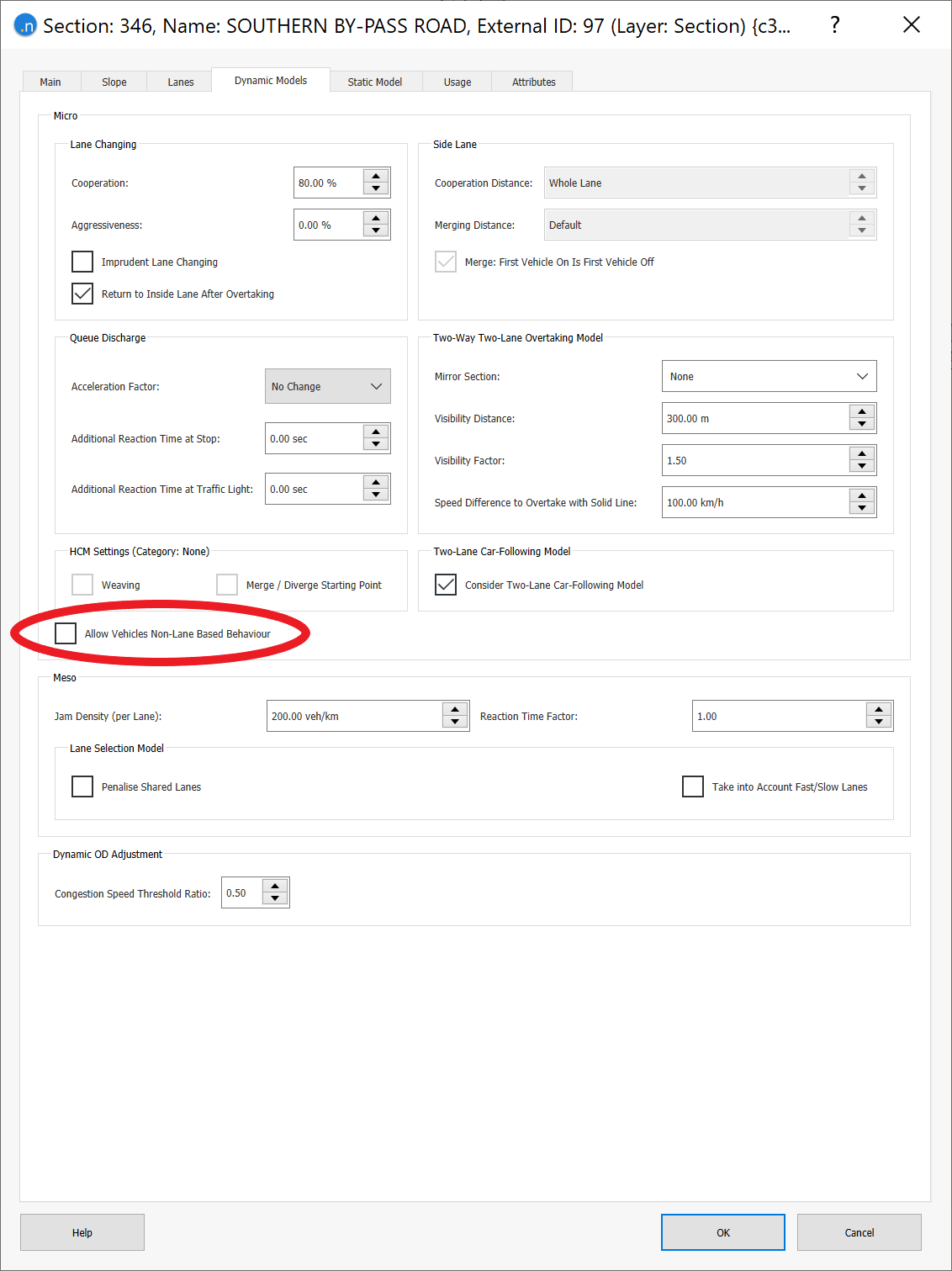

Activation - Section
Ativando – Seção

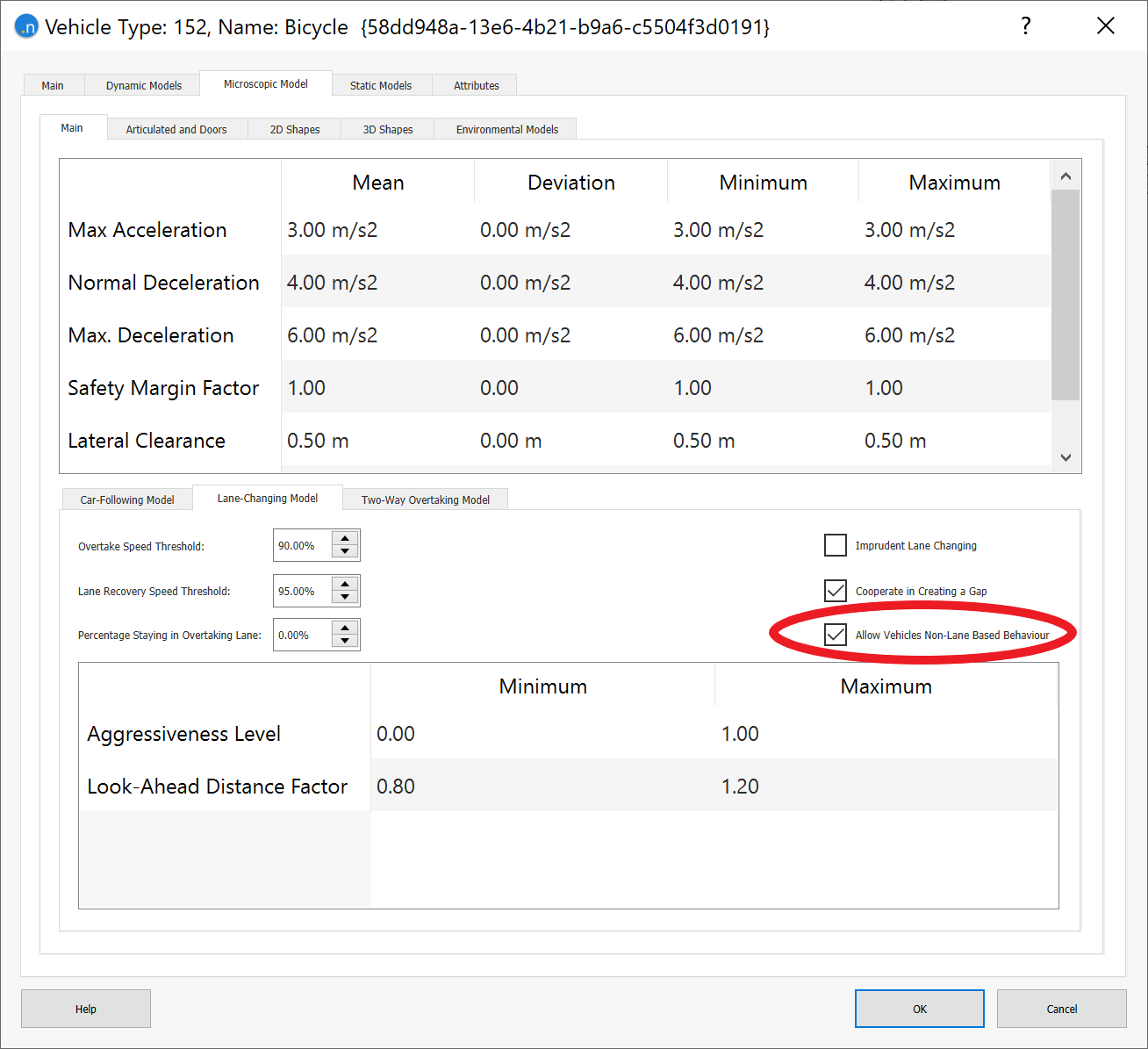

Activation - Vehicle type
Ativando – Tipo de Veículo


Parâmetros do Tipo de Veículo

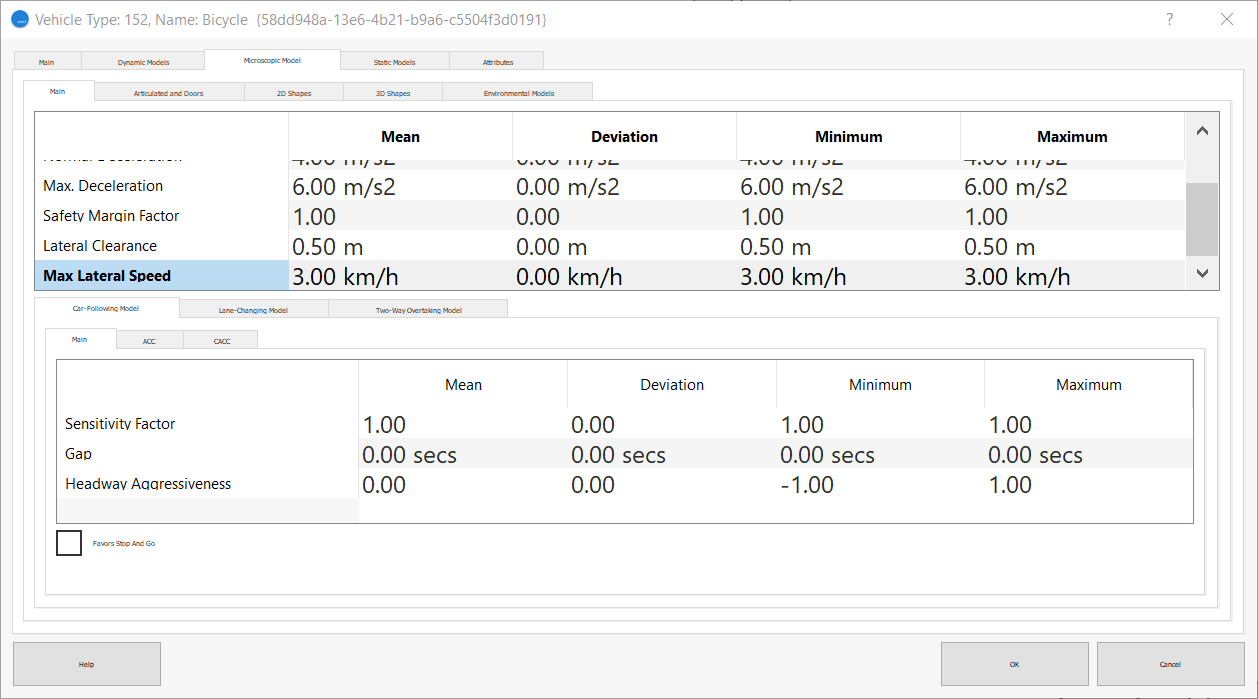

Você verá que há dois novos parâmetros na aba principal do Modelo Microscópico: Velocidade Lateral Máxima e Afastamento Lateral. Estes definem a distância que um veículo pode percorrer lateralmente dentro de cada intervalo de tempo e a distância que deve existir entre ele e outro veículo para permitir o modelo não baseado em faixas. O espaçamento lateral mínimo entre dois veículos não baseados em faixas é a soma dos espaçamentos laterais de ambos os veículos. O espaçamento lateral mínimo entre um veículo não baseado em faixa e um veículo normal é apenas a folga lateral do veículo não baseado em faixa.

Vehicle type parameters
A ativação do comportamento não baseado em faixas ( ativação de experimento e seção como explicado acima) ativa a percepção lateral de todos os veículos presentes naquela seção. Isto fará com que as larguras dos veículos e as faixas sejam parâmetros efetivos da simulação, portanto você precisará revisá-los antes de prosseguir!

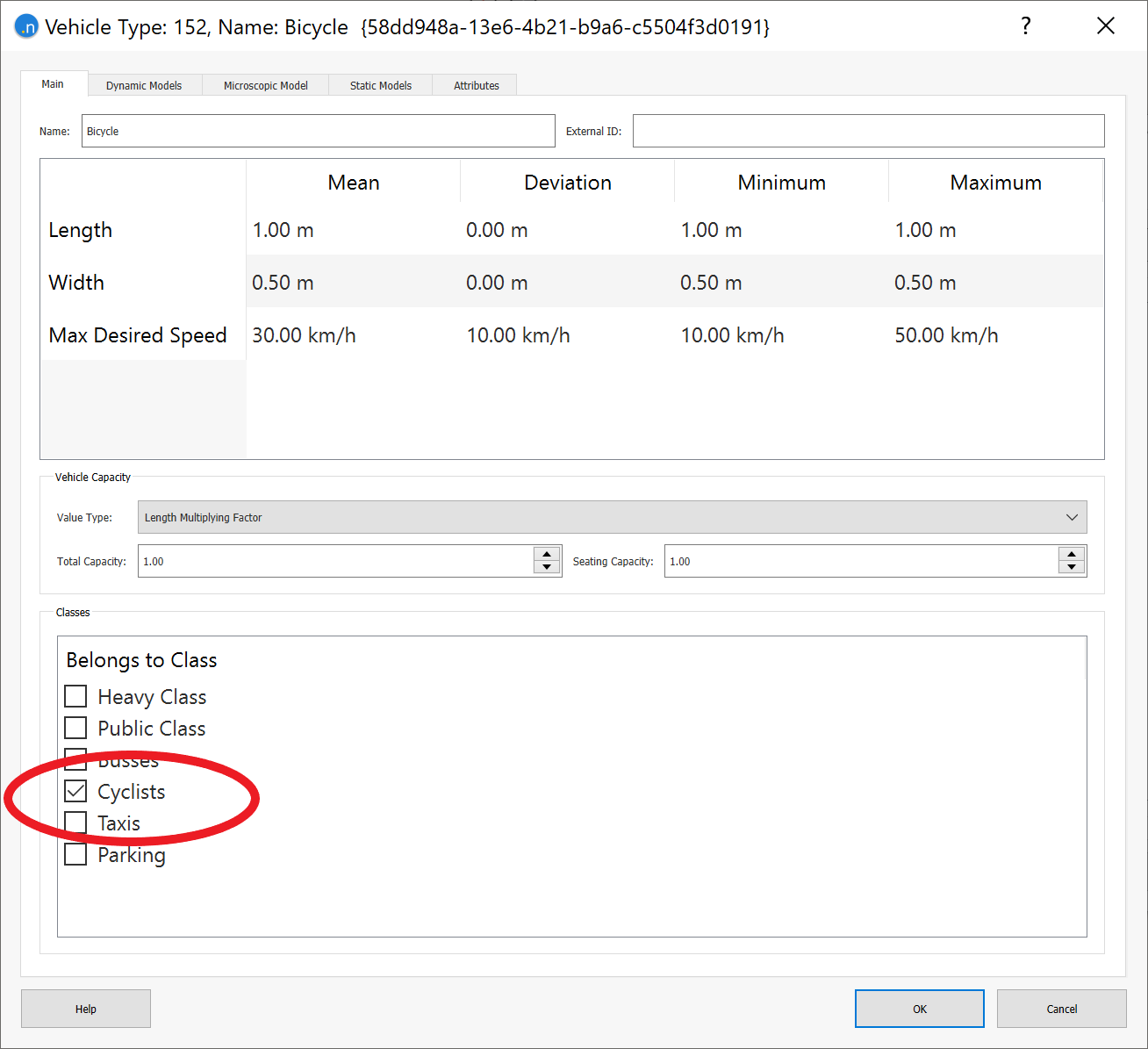

Também é uma boa ideia adicionar uma nova classe de veículos chamada Ciclistas para usar no gerenciamento de tráfego, controle de semáforos e tipos de faixas.

Vehicle type

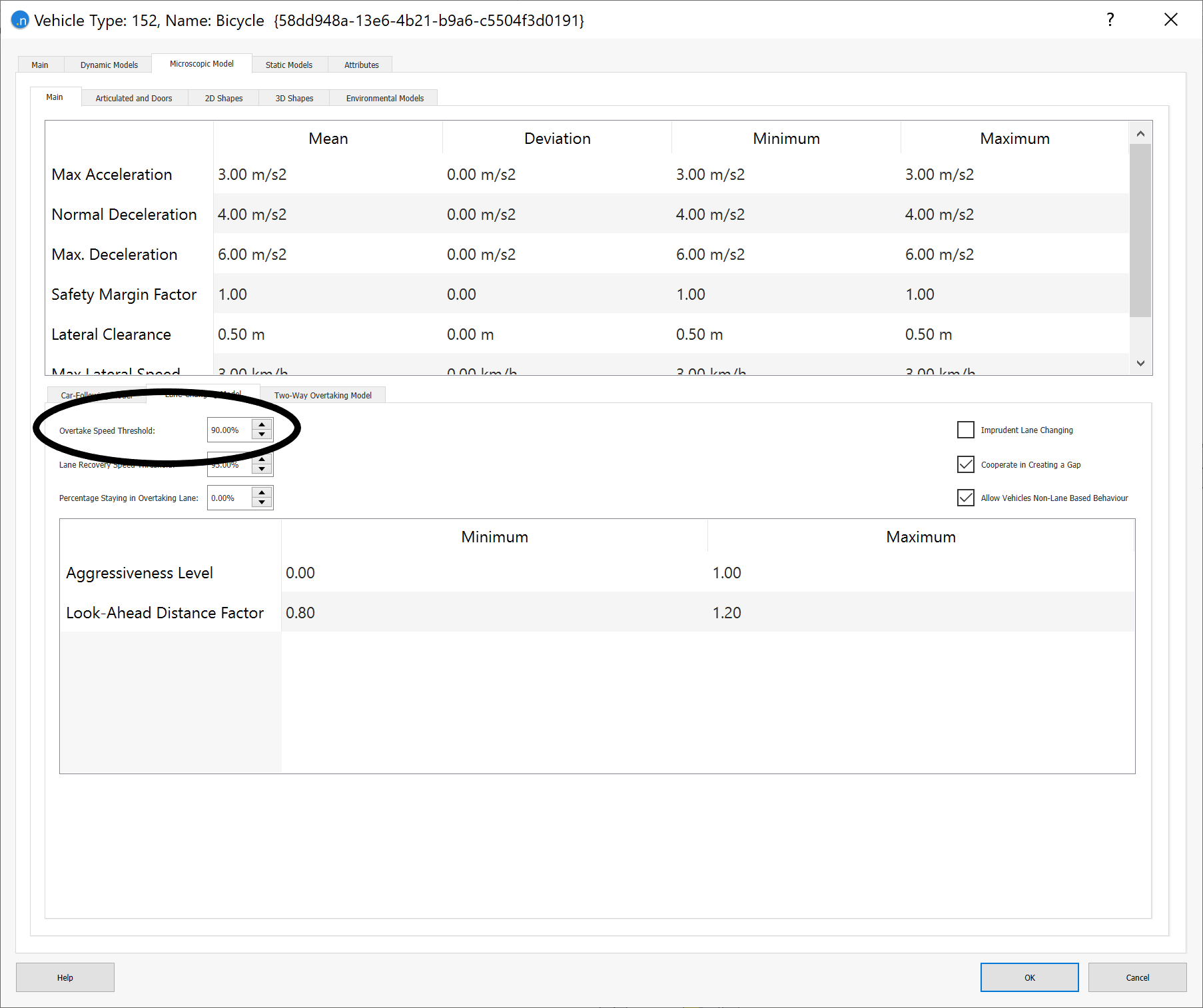

Você pode querer mudar o limite de Velocidade de Ultrapassagem; esta é uma porcentagem da velocidade desejada do veículo, abaixo da qual ele considerará fazer um movimento lateral para ultrapassar. Por padrão, isto é definido para 90%, mas você pode baixá-lo para que os ciclistas se comportem com mais cautela.

Vehicle type


Como adicionar uma caixa de bicicleta

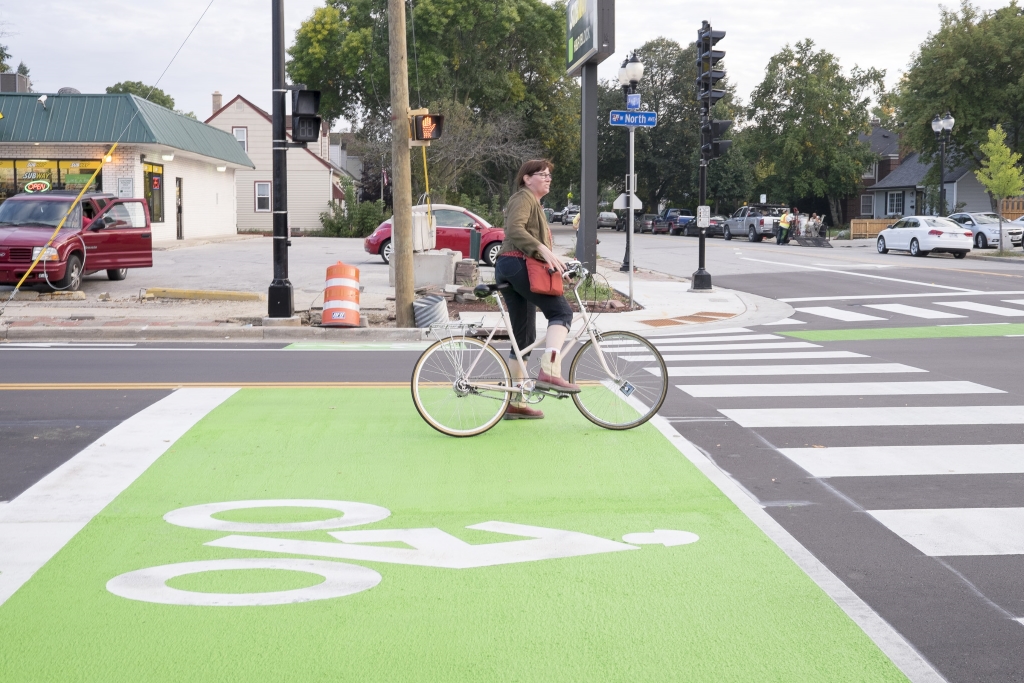

Bike Box
Uma caixa de bicicletas também conhecida como uma linha de retenção avançada para bicicletas.

É possível adicionar uma caixa de bicicleta a um sinal usando grupos de controle de sinal restritos a certas classes de veículos.

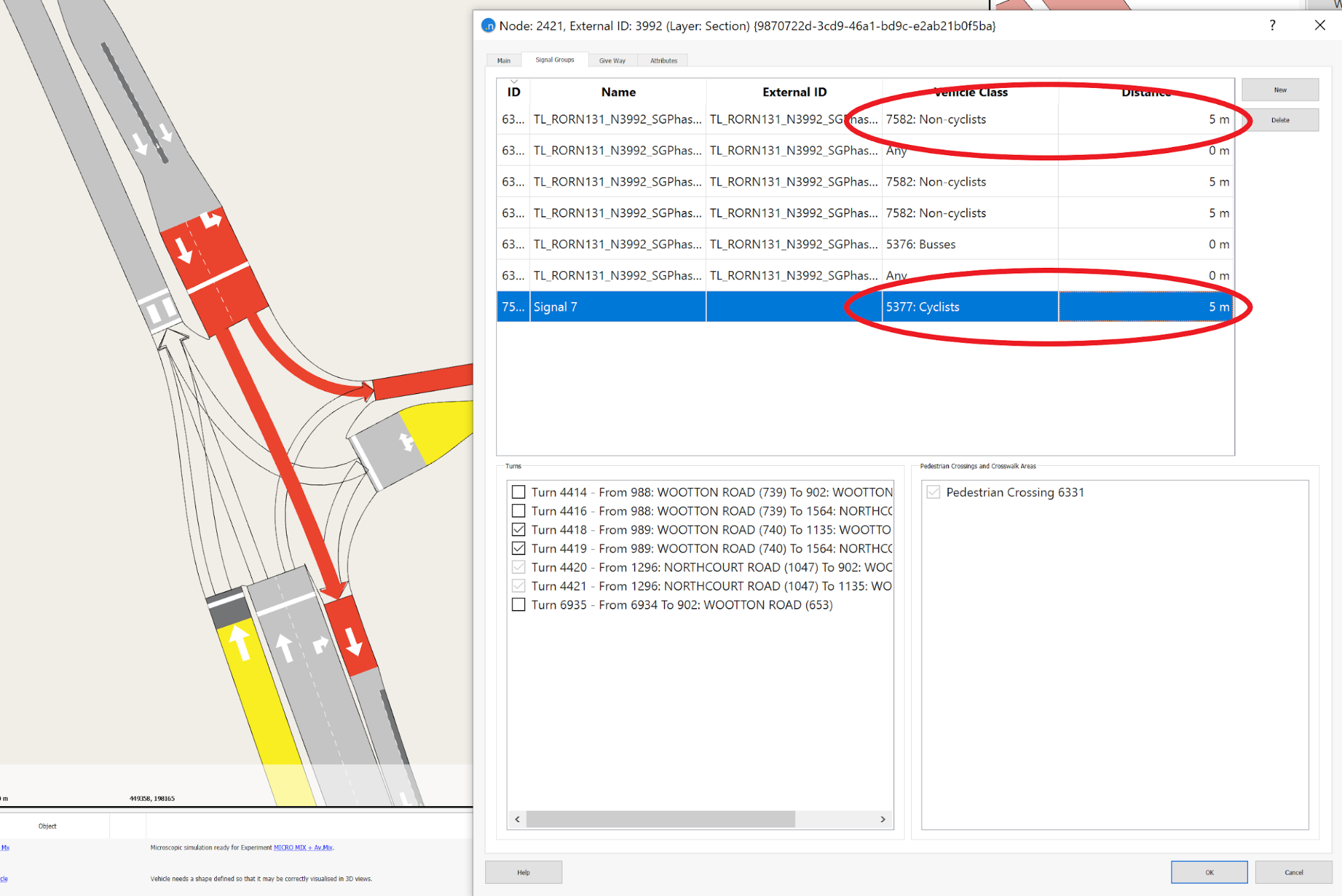

Signal groups
  1. Certifique-se de ter uma classe de veículo para não-ciclistas e uma para ciclistas.
  2. Adicionar grupos de sinais para não-ciclistas. Mudar a classe do veículo para “Não-Ciclista” e definir a distância para o comprimento da caixa da bicicleta, por exemplo, 5m. Isto significa que somente os Não-Ciclistas receberão a informação vermelha, e os ciclistas passarão pelo semáforo vermelho.
  3. Adicione os grupos de sinais para os ciclistas, estes usarão as mesmas curvas que os grupos de sinais para os não-ciclistas, mas escolherão a classe do veículo Ciclista e uma distância de 0m.

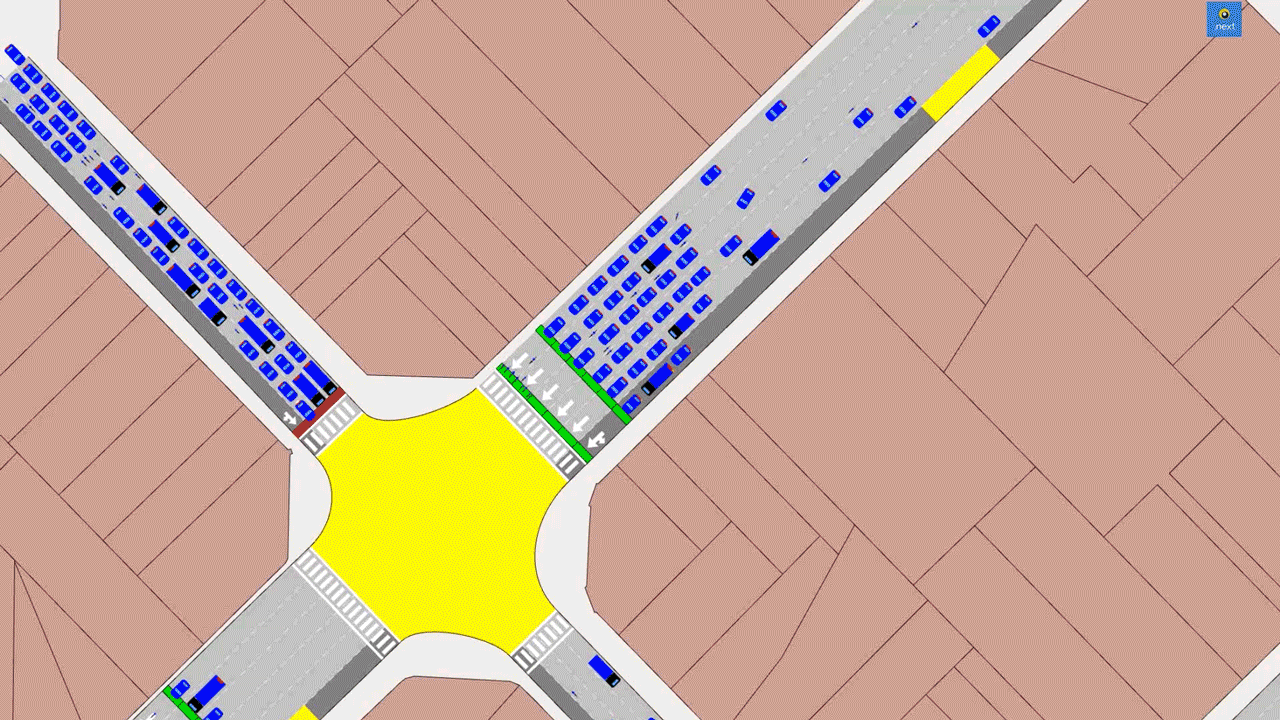

Bike box

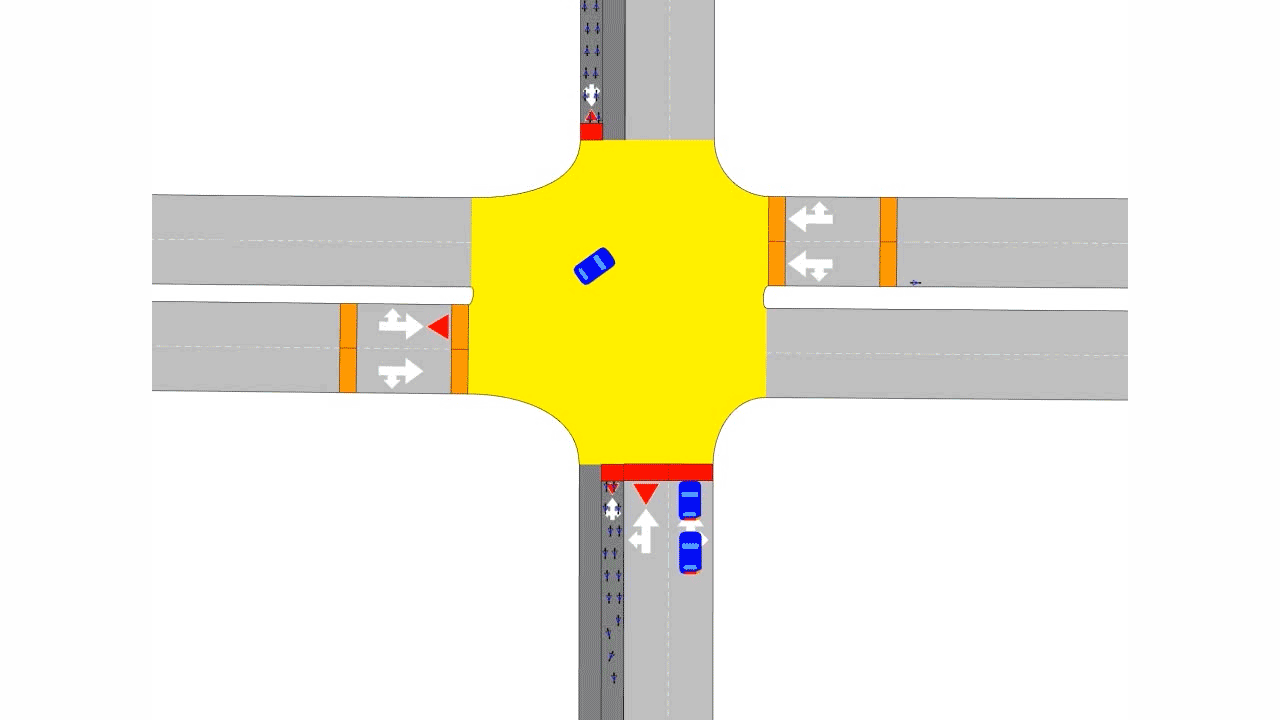

Como criar uma via de mão única com ciclistas de ambos os sentidos?

Bike box

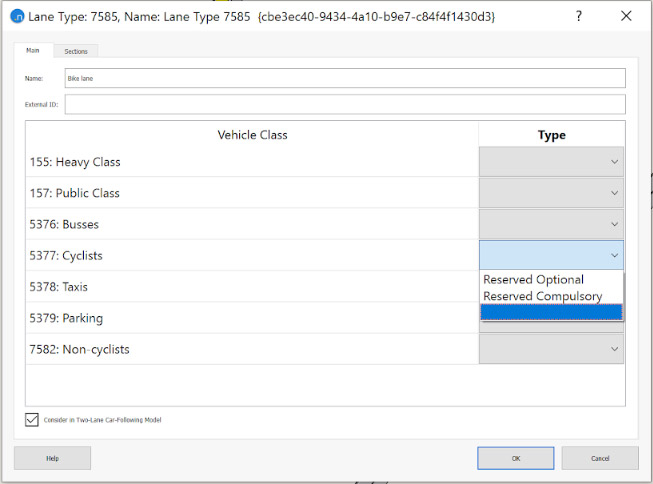

Lane type
Não é possível utilizar o modelo de ultrapassagem de duas pistas com comportamento não baseado em faixas – é necessário utilizar as pistas para ciclistas.

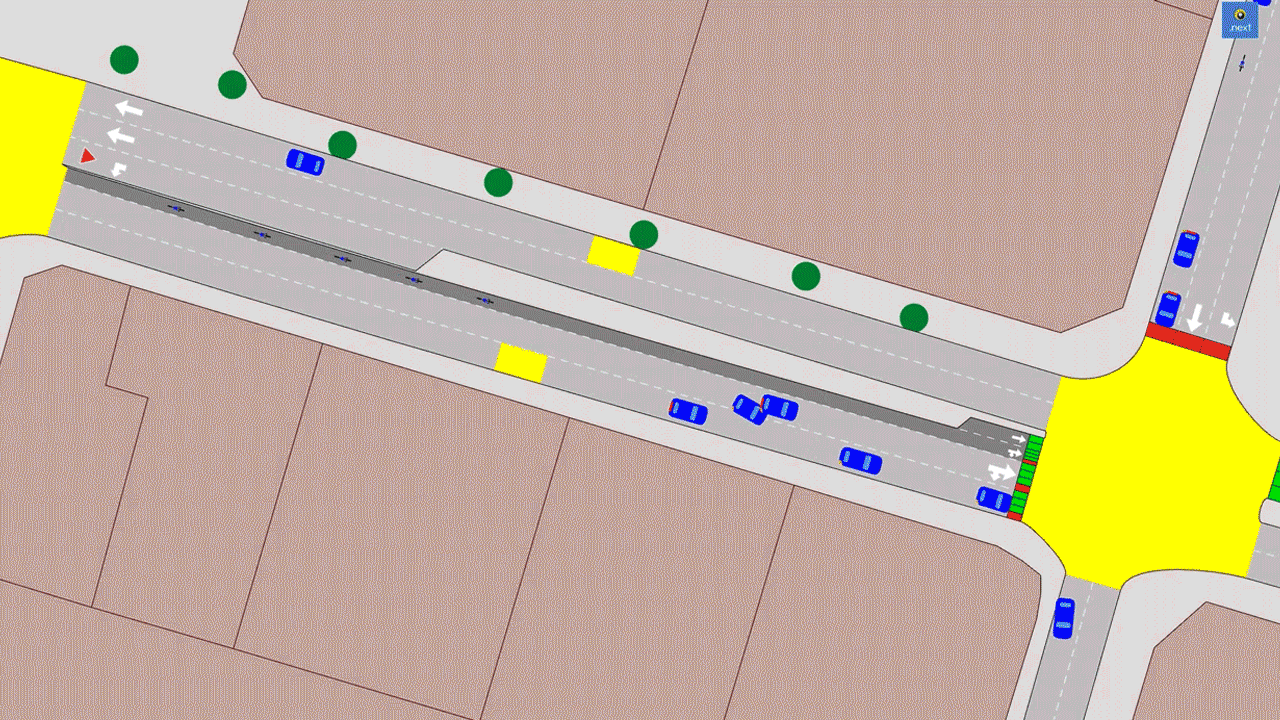

Para criar uma pista apenas para bicicletas, criar um novo tipo de pista e chamá-la de “Bike Lane”. Você pode escolher se os ciclistas devem usar a ciclovia (reservada obrigatória) ou se ela é opcional (reservada opcional).

Você pode então criar a seção unidirecional com uma ciclovia e depois usar uma seção adicional na direção oposta para permitir que os ciclistas circulem em ambas as direções. A seleção adicional também teria uma ciclovia aplicada.
