Nota Técnica #4

Maio de 2014

por Gabriel Funes

As camadas no Aimsun ajudam a estruturar objetos em diferentes alturas, mas também têm outras propriedades muito importantes, como o campo Visibilidade e a opção Modo Mapa.

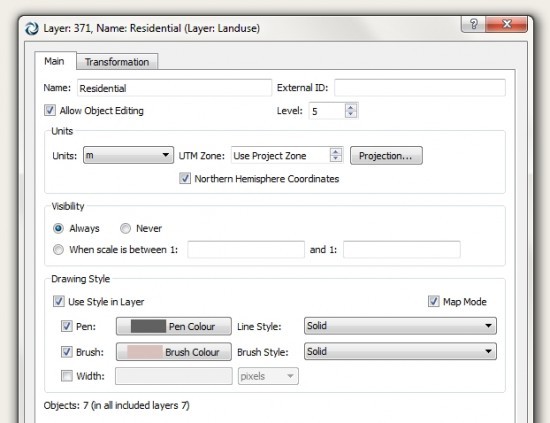

Camada ativada no Modo Mapa

Visibilidade

Por padrão, uma camada é sempre visível (a opção “Visibilidade: Sempre” é ativada) para que todos os objetos da camada estejam sempre visíveis e sempre desenhados pelo Aimsun na exibição. Entretanto, isto pode causar atrasos na edição e simulação para redes de grande escala. Você pode melhorar significativamente o desempenho e a velocidade da ferramenta de desenho Aimsun se você especificar qual escala de visibilidade deseja para cada camada.

Para tomar um exemplo, esta camada contém edifícios e é escalada em 1:35000.

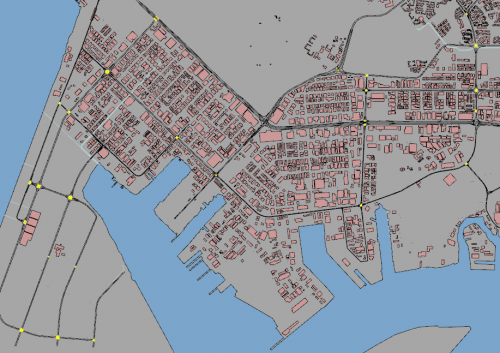

Uma Camada contendo edifícios
Após alterar as configurações de Visibilidade da camada para valores entre 1:1 e 1:15000, os edifícios que anteriormente eram visíveis na escala 1:35000 (porque eram visíveis em qualquer escala como a configuração de Visibilidade padrão é Sempre), não são mais visíveis (imagem à esquerda abaixo). Para vê-los, é necessário baixar a escala para um valor inferior a 1:15000, por exemplo 1:10000 (como na imagem da direita).

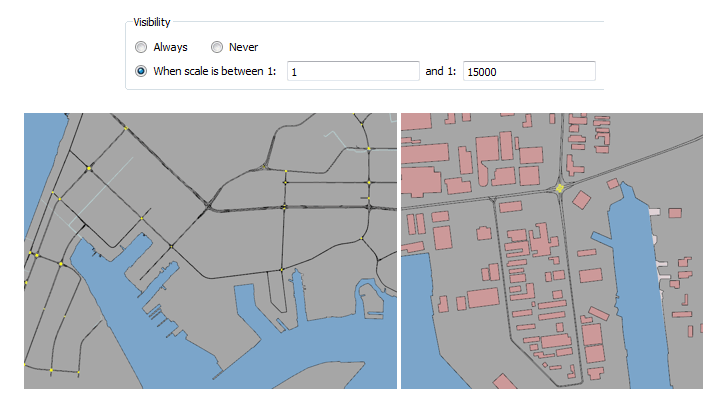

Escala 1:35,000 (esquerda); escala 1:10,000 (direita)

Modo Mapa

Quando uma camada está ativa no Modo Mapa, os objetos pertencentes a esta camada têm várias funcionalidades quando você está desenhando.

1. Desenhando objetos

Você pode desenhar objetos usando o ‘Estilo de Desenho’ em cada camada. Se nenhum estilo de desenho estiver ativo, então você pode colorir cada objeto individualmente. Você pode desenhar seções de acordo com a classe funcional delas. A classe funcional depende do tipo de estrada e cada uma tem seu próprio tamanho e cor.

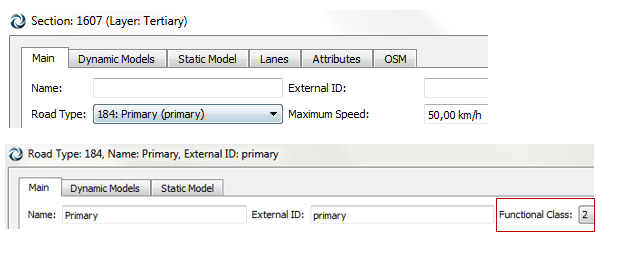

Section and road type

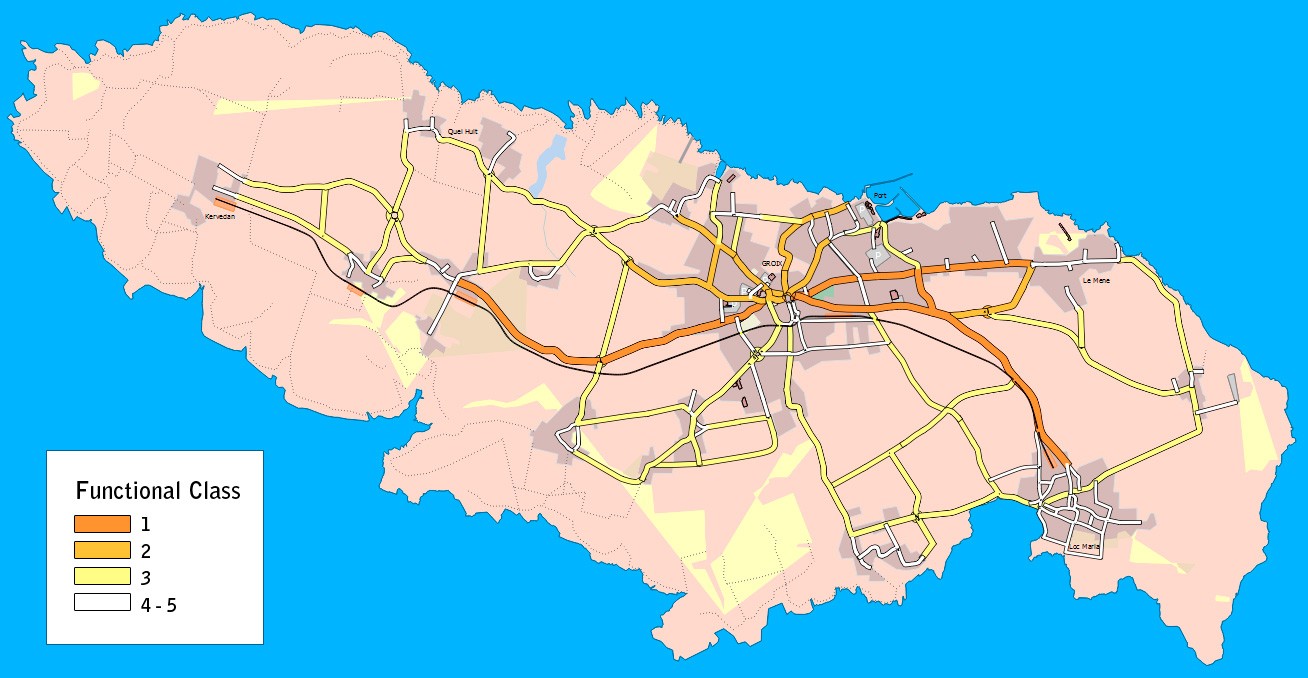

Classe Funcional
2. Filtrando objetos

Além de desenhar, é possível filtrar os objetos que se deseja desenhar, dependendo do nível de zoom. Isto permite otimizar o objeto que você vai carregar na exibição e tornar a ferramenta mais suave e fácil de usar.

Para ilustrar: você não desenharia toda a rede rodoviária de um país inteiro em zoom total; você faria zoom out. Os objetos diferem de acordo com o tipo:

  • As seções são filtradas por classe funcional, 1 sempre visível
  • Os polígonos são filtrados por seu tamanho; maior tamanho = maior visibilidade
  • As linhas são filtradas por seu comprimento; maior comprimento = maior visibilidade

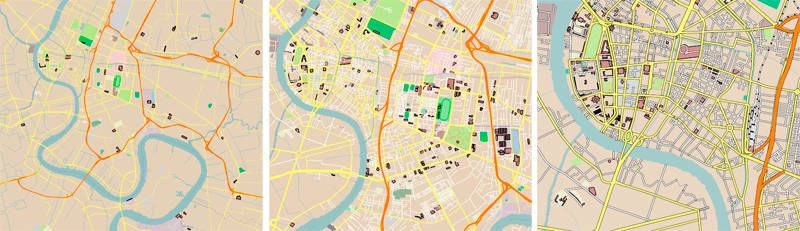

A cidade de Bangkok vista em três níveis de zoom: quanto maior o zoom, maior o detalhe e o número de objetos.
