Nota Técnica #64
Por Geline Canayon
Novembro de 2021
Quando dividir Centróides
Ao construir modelos de multi-resolução, os modelos de planejamento estratégico disponíveis são frequentemente usados como ponto de partida para importar as geometrias das vias, centróides/conectores e a demanda de tráfego. Após a importação da rede do modelo estratégico, o refinamento da geometria é o primeiro passo na preparação do modelo para a simulação dinâmica. Podem existir algumas vias menores e movimentos que precisam ser adicionados ou modificados para fornecer detalhes suficientes para a simulação dinâmica. Como parte deste esforço, é bom investigar como os centróides/zonas do modelo estratégico carregam o tráfego para a rede e avaliar se é necessário dividir grandes zonas, especialmente aquelas que têm mais de quatro conexões.
As grandes ZT (Zonas de Tráfego) que são típicas em modelos estratégicos podem ser potencialmente problemáticas com a distribuição do tráfego em um modelo dinâmico. É importante considerar o uso de cada entrada e saída com base no uso do solo, proximidade às principais vias e vias expressas, contagem de tráfego disponível e, é claro, conhecimento local da área. A divisão de zonas onde há uma utilização mista de espaço residencial, acadêmico, comercial ou industrial é fundamental para garantir que carros e caminhões estejam entrando e saindo da rede viária nos lugares certos.

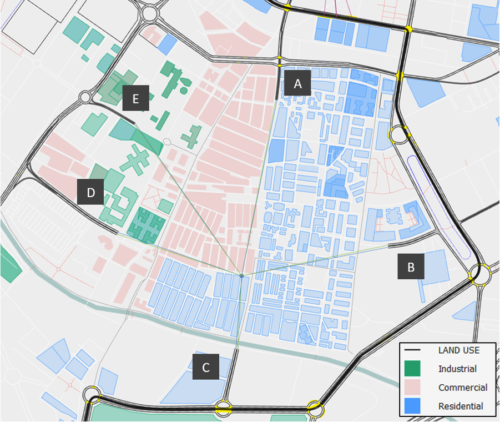

Por exemplo, na Figura 1, o centróide é conectado a cinco pares de entradas e saídas e o uso do solo é diferenciado por cor. O centróide pode ser dividido em quatro centróides – um centróide cada para os portões A, B e C, um centróide compartilhado pelos portões D e E.
Como dividir centróides

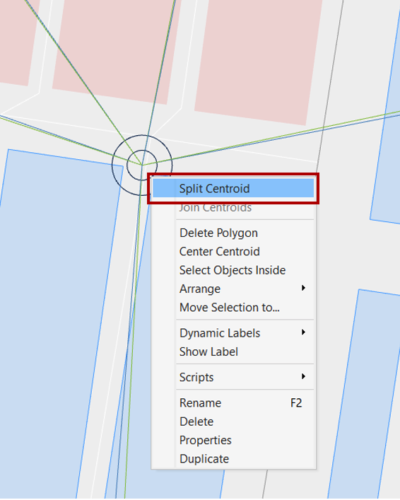

Para dividir um centróide, basta clicar com o botão direito do mouse sobre o centróide pai e selecionar Dividir Centróide.

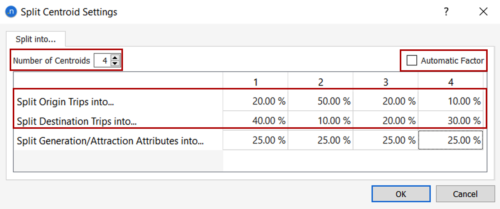

Na janela Dividir Centróide, defina o número de novos centroides a serem criados. O Fator Automático pode ser usado para dividir uniformemente as viagens entre os novos centróides ou especificar proporções para cada novo centróide.
Uma vez que o comando seja executado, acontecerá o seguinte:
1 – Novos centróides serão criados e conectados à rede.

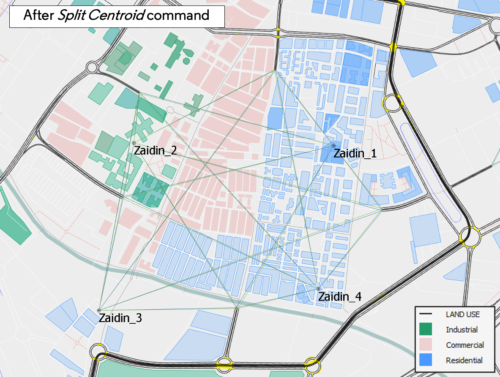

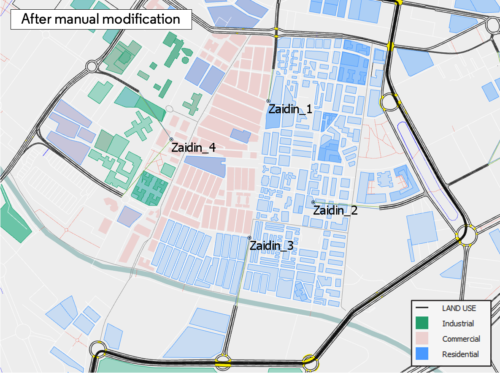

Os novos centroides gerados herdarão o nome do centroide pai com os números provenientes da janela Dividir Centróide. Entretanto, cada um dos centróides também herdará todas as conexões do centróide pai e algum trabalho manual é necessário para garantir que os novos centróides sejam conectados às entradas e saídas corretas, como mostrado nas imagens a seguir.
2 – As matrizes do OD serão atualizadas para refletir a nova configuração do centróide com as novas proporções.

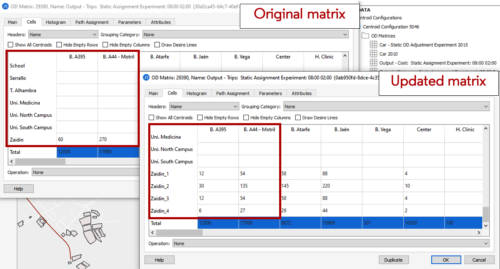

Todas as matrizes OD na configuração dos centróides serão atualizadas com os novos centróides e os valores refletirão as proporções definidas para cada nova origem e destino. Note que as matrizes originais serão atualizadas, não duplicadas.

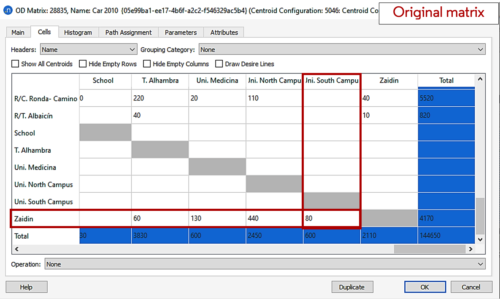

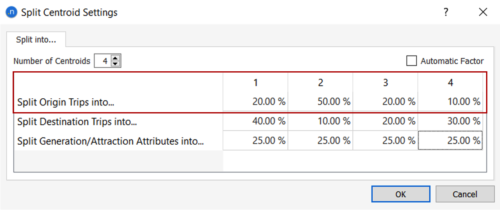

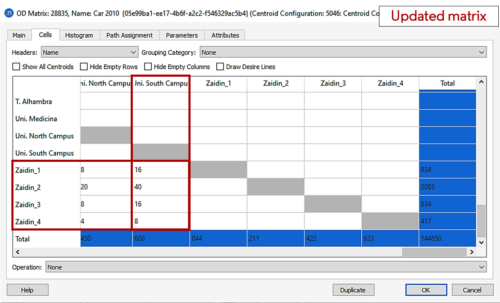

Por exemplo, as 80 viagens de Zaidin para o Campus Uni South são designadas para os novos centroides 20, 50, 20 e 10 por cento, respectivamente. O número total de viagens na matriz é preservado.
3 – Será gerado um agrupamento dos novos centróides.

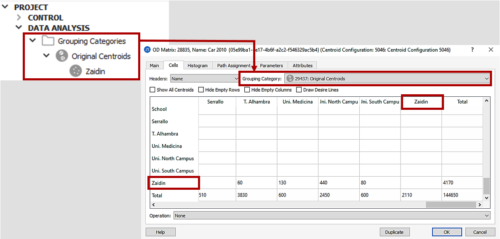

O agrupamento gerado pode ser usado para mostrar a estrutura original da matriz com o centróide original. Mais importante ainda, isto permite que matrizes com a estrutura original sejam coladas com a mesma divisão aplicada automaticamente. Por exemplo, uma matriz de cenário futuro a partir do mesmo modelo estratégico importado pode ser copiada diretamente para o modelo Aimsun Next atualizado.
Para colar uma matriz com a estrutura original, primeiro crie uma cópia do próprio objeto matriz (não uma nova matriz vazia) e depois ative a categoria de agrupamento para os centróides originais. Basta colar a nova matriz e os valores serão divididos de acordo com os valores subjacentes das células agrupadas. Quando a categoria de agrupamento for removida do visor, ela mostrará os valores de divisão corretos.
4 – Se houver matrizes skim existentes, tais como custo e distância, os mesmos valores são mantidos. As matrizes skim para viagens serão divididas de acordo.

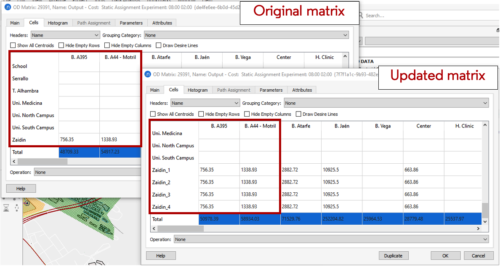

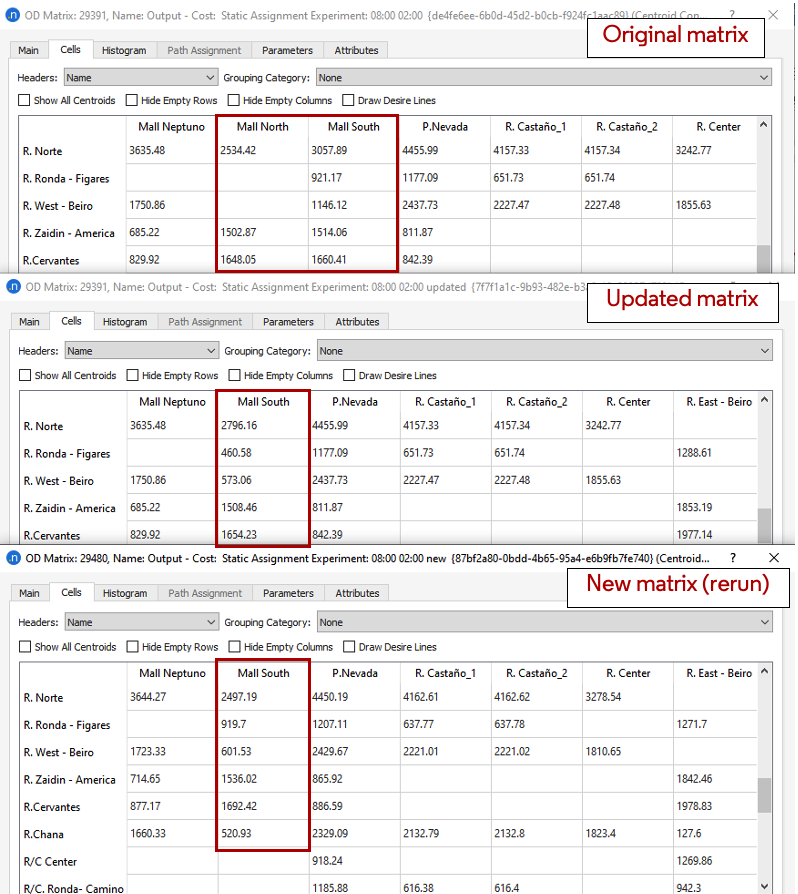

Exemplo de uma matriz de custos skim:
Exemplo de uma matriz skim de viagens:

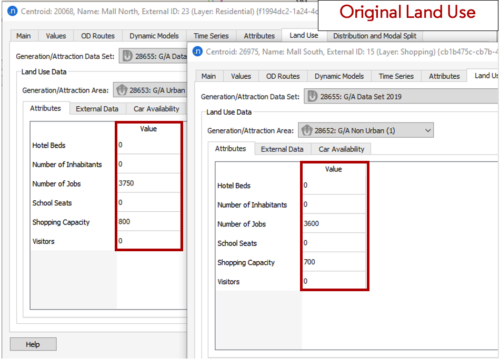

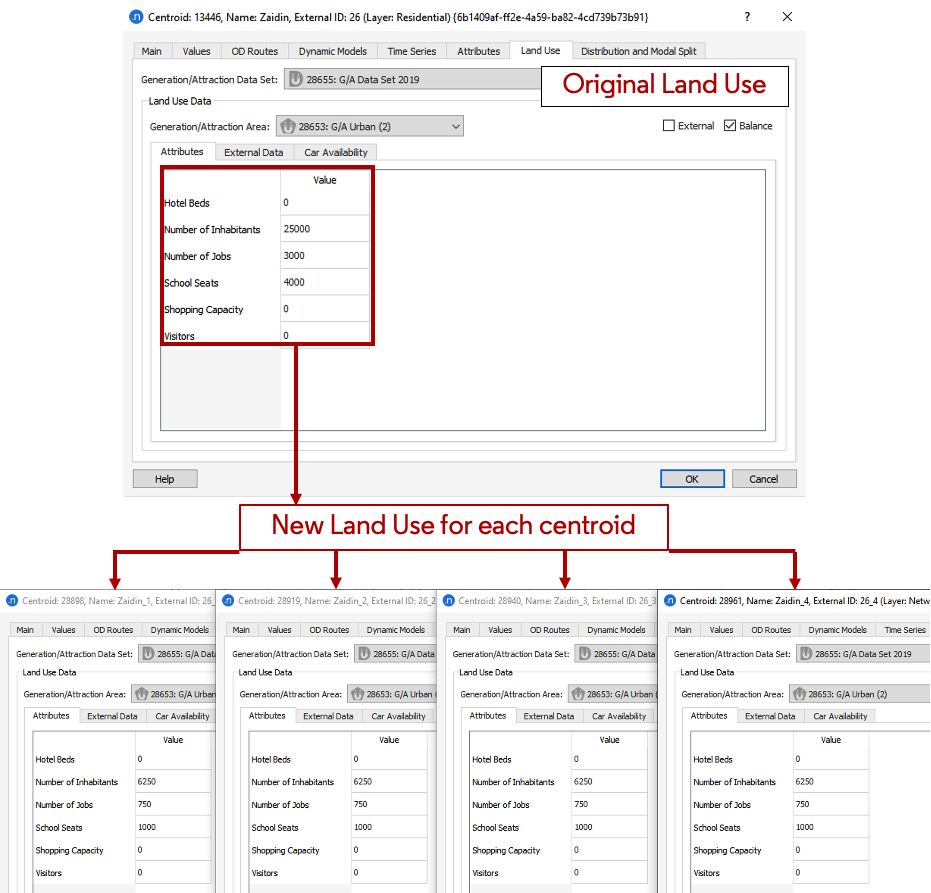

5 – Se o centróide tiver dados de geração/atração (por exemplo, dados de uso do solo, como residentes, funcionários, etc.), eles são distribuídos entre os centróides divididos de acordo com as proporções definidas em “Atributos de Geração/Atração Dividida em…”. Entretanto, enquanto a opção Split distribui os atributos de acordo com as proporções definidas pelo usuário como ponto de partida, pode haver algum trabalho adicional necessário para garantir que o valor para cada atributo faça sentido para cada novo centróide. Se houver uma diferença distinta no uso do solo para cada novo centróide, os valores devem ser revisados e modificados.
Como unir Centroides

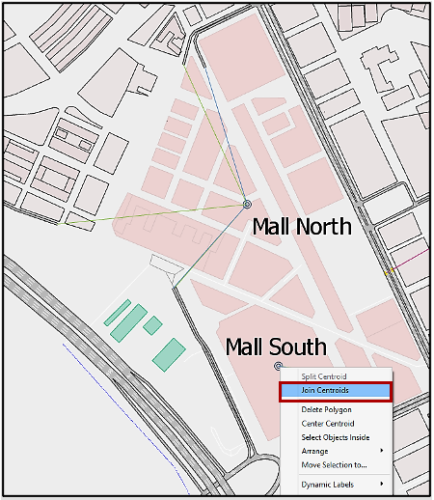

Para juntar os centróides, selecione os centróides que devem ser unidos, clique com o botão direito do mouse e selecione Unir centróides. Note que somente dois centróides podem ser unidos de cada vez.
Uma vez que o comando seja executado, acontecerá o seguinte:

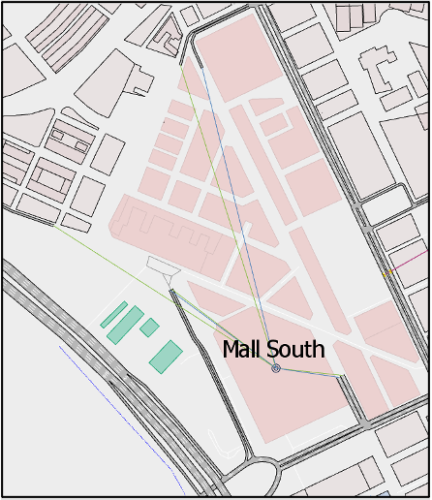

1 – O centroide do qual o comando “Unir Centróides” foi executado será mantido. Todas as conexões do centroide serão herdadas, como mostra a figura acima.

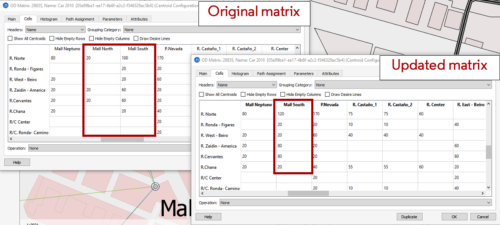

2 – As Matrizes OD serão atualizadas para refletir a nova configuração de centróides com os centroides unidos.
3 – Se existirem matrizes skim de viagens, a soma das células dos centróides unificados é considerada e para matrizes skim de custo, a média das células é considerada. A média aritmética é apenas uma aproximação do custo, por isso é recomendável executar novamente a atribuição macro estática ou simulação que gerou as matrizes de skim originais após as zonas serem modificadas para obter os valores exatos em novas matrizes de skim.

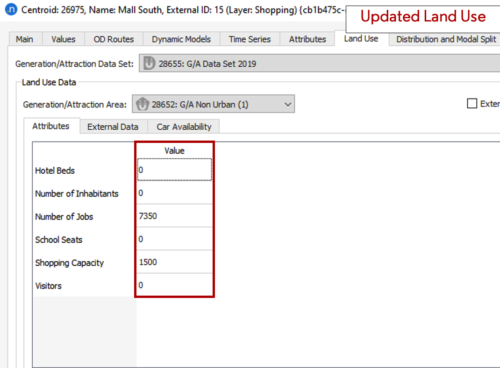

4– Se os centróides tiverem dados de produção/atração (por exemplo, dados de uso do solo, como residentes, funcionários, etc.), eles são adicionados no centróide unido.
O que ter em mente
Este novo método de divisão de centróides substitui o antigo método de configuração manual dos agrupamentos delineados nesta nota técnica sobre divisão de zonas utilizando agrupamentos de centróides.
